CMATIC / Raccords pneumatiques
ML12 06 18
L0020031CMATIC ML12 06 18 — L0020031. Parallel Straight, male. Ligne ML Line, famille ML 12. Température de fonctionnement : -20/+95°C. Pression de fonctionnement : -0,99/16bar.
L’essentiel technique
- Pression de fonctionnement
- -0,99/16bar
Date de vérification fabricant non renseignée. Les caractéristiques de gamme doivent être confirmées pour la variante choisie.
| Code fabricant | L0020031 |
| Famille produit | ML 12 |
| Ligne CMATIC | ML Line |
| Type de produit | Push-in Fittings |
| Température de fonctionnement | -20/+95°C |
| Pression de fonctionnement | -0,99/16bar |

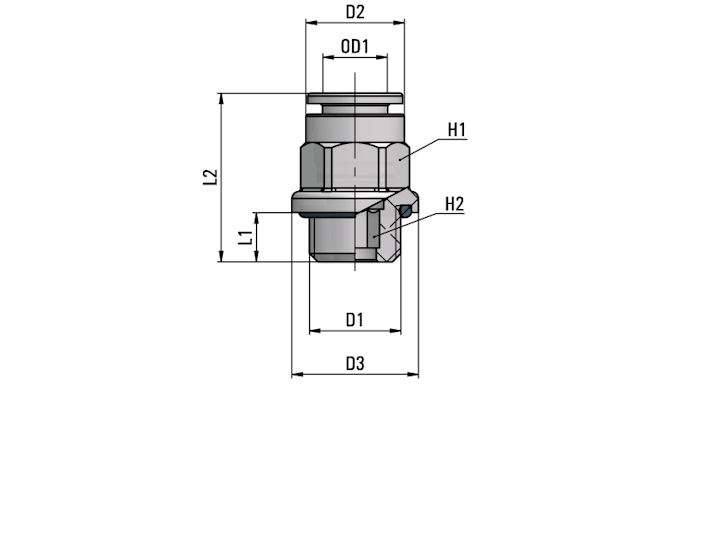

| Dimension OD1 | 6 |
| Dimension D1 | G1/8 |
| Dimension D2 | 11,5 |
| Dimension D2 (in) | .453 |
| Dimension D3 | 15 |
| Dimension D3 (in) | .591 |
| Dimension L1 | 6 |
| Dimension L1 (in) | .236 |
| Dimension L2 | 24 |
| Dimension L2 (in) | .945 |
| Dimension H1 | 12 |
| Dimension H2 | 4 |
| Conformités déclarées | SILICONE FREE · RoHS · REACH |
| Applications fabricant | Industrial Cooling |
| Vide · donnée de ligne | -99 KPa |
| Recommandations de ligne | Recommended tubings: Compatible tubings with the fluids used in the specific application Acceptable Tolerances on the tubings: +/– 0,07 mm up to Ø 10 mm, +/– 0,1 mm up to Ø 16 mm Application fields: Data center cooling, other industrial cooling applications |
| Composant de ligne 1 | Body: PK |
| Composant de ligne 2 | Threaded screw: Brass UNI EN 12164 CW614N Chemical Nickel Plated |
| Composant de ligne 3 | Seals: EPDM |
| Composant de ligne 4 | Protection Ring: PK |
| Composant de ligne 5 | Gripping ring: Stainless Steel AISI 301 |
| Composant de ligne 6 | Holding Ring: PK |
| Composant de ligne 7 | Release Ring: PK |
Sélection du catalogue fabricant. Fourniture, prix, disponibilité et configuration à confirmer avec APM.
