CMATIC / Raccords pneumatiques
GX31-20 00 14
X7311002CMATIC GX31-20 00 14 — X7311002. Male plug. Ligne GX Line, famille GX31-20. Température de fonctionnement : -20/+180 °C. Pression de fonctionnement : 0/25 bar.
L’essentiel technique
- Pression de fonctionnement
- 0/25 bar
Date de vérification fabricant non renseignée. Les caractéristiques de gamme doivent être confirmées pour la variante choisie.
| Code fabricant | X7311002 |
| Famille produit | GX31-20 |
| Ligne CMATIC | GX Line |
| Type de produit | Quick couplings |
| Température de fonctionnement | -20/+180 °C |
| Pression de fonctionnement | 0/25 bar |

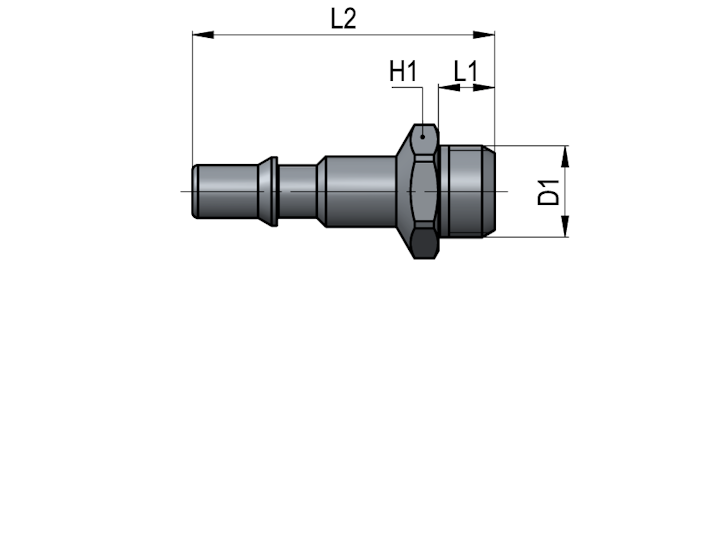

| Dimension D1 | G1/4 |
| Dimension L1 | 8 |
| Dimension L1 (in) | .315 |
| Dimension L2 | 43 |
| Dimension L2 (in) | 1.693 |
| Dimension H1 | 17 |
| Conformités déclarées | SILICONE FREE · RoHS · REACH · MOCA |
| Certifications déclarées | NSF |
| Applications fabricant | Food & Beverage Chemical & Pharma |
| Composant de ligne 1 | Body: Stainless Steel AISI 316L (1.4404) |
| Composant de ligne 2 | Command Sleeve: Stainless Steel AISI 316L (1.4404) |
| Composant de ligne 3 | Valve: Stainless Steel AISI 316L (1.4404) |
| Composant de ligne 4 | Springs: Stainless Steel AISI 302 |
| Composant de ligne 5 | Balls: Stainless Steel AISI 420 |
| Composant de ligne 6 | Seals: FPM |
Sélection du catalogue fabricant. Fourniture, prix, disponibilité et configuration à confirmer avec APM.
